2019年1月7日，國家工程建設標準化信息網發布了“住房城鄉建設部關于發布行業標準《建筑工程設計信息模型制圖標準》的公告”，批準《建筑工程設計信息模型制圖標準》為行業標準，編號為JGJ/T448-2018，自2019年6月1日起實施。




《建筑工程設計信息模型制圖標準》旨在統一建筑信息模型的表達，保證表達質量，提高信息傳遞效率，協調工程各參與方識別設計信息的方式，適應工程建設的需求。

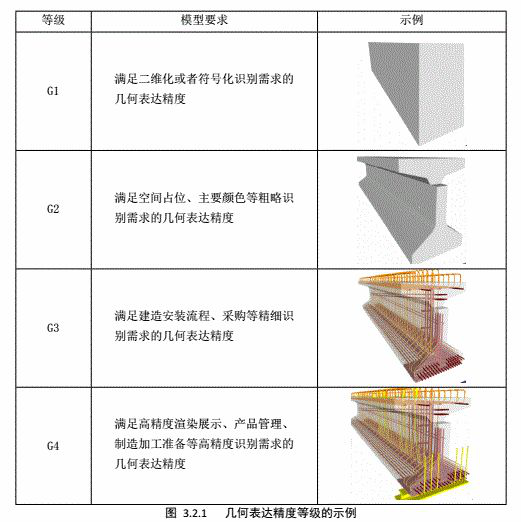

1、建筑信息模型的表達

提出在同一工程項目內，應根據項目的應用需求，不同的模型單元可選擇不同的表達精度。并對項目各階段不同模型單元的表達精度進行了說明。




同時針對裝配式混凝土預制構件及鋼結構的特殊模型單元在設計、加工、安裝等階段進行了詳細規劃，模型單元表達方式應包含幾何信息、屬性信息及安裝方式等。

2、三維模型工程計量要求

規定了三維模型工程計量的剪切關系及優先等級，同時通過明確構件模型單元的命名規則及分類設置，確保滿足項目的應用需求及清單計價規則。

3、模型單元的編號和顏色

對模型單元的編號及顏色進行了要求，有利于各BIM參與方迅速準確掌握構件的專業類別信息，對工程量統計及物資采購提供了極大的便利。

4、視圖表達

對交付視圖編號及命名方式進行了統一規劃，包括視圖編號、專業代碼、視圖名稱、描述等，確保了視圖表達方式的標準化、規范化。

建筑業的信息化需要在不同階段、不同專業之間的信息傳遞標準，《建筑工程設計信息模型制圖標準》的發布明確了BIM在設計階段的模型定義及信息交流規則，為建筑全生命周期的信息資源共享和業務協作提供有力保證。同時，依靠標準化所提供的基礎數據、業務模型，促進建筑業管理由粗放型轉向精細化管理。
